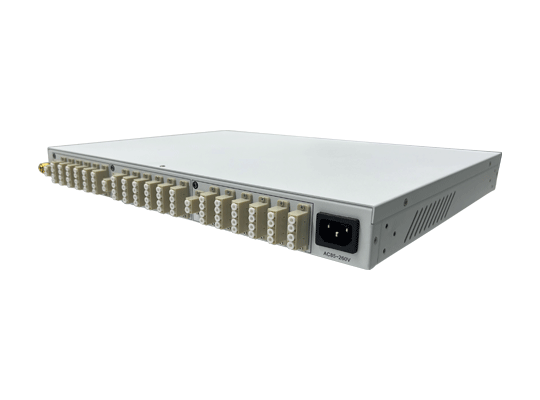

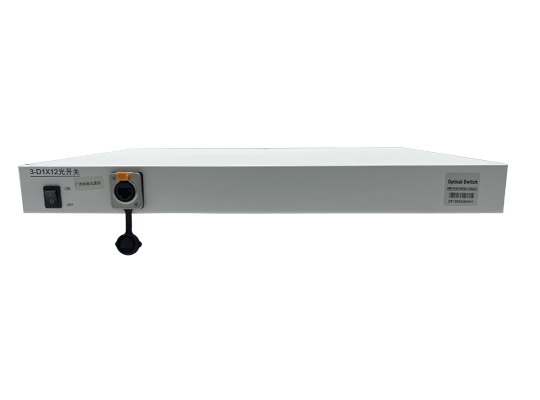

3-D1×12機架式光開關是一款高性能的雙1×12馬達式光開關，專門為850nm多模光纖系統設計。該設備采用機械式馬達驅動技術，實現兩路獨立光纖信號的快速、可靠切換。作為一款1U機架式光開關，它集成了網口控制功能，是現代光纖通信系統中理想的光路管理解決方案。
產品特點
一、高性能光學表現
低損耗：插入損耗典型值僅 0.4dB，信號傳輸效率高
高隔離：回波損耗與串擾均 ≥ 40dB，信號純凈穩定
多模優化：針對 850nm 波長與 50/125 光纖 優化，適用于多模系統
二、緊湊高集成設計
小型化：尺寸僅 135×40×32mm，適合高密度安裝
即插即用：標配 LC/PC 連接器，尾纖 1米長、0.9mm套管，快速部署
機箱兼容：支持 1U 機箱 安裝，集成便捷
三、智能控制與接口
雙路獨立控制：雙 1×12 結構，支持兩路獨立光纖切換
網絡(luò )化控制：支持 網口通信，可遠程控制與集中管理
低壓驅動：僅需 5V 電源，功耗低，適合嵌入式系統
四、高可靠性與環境適應
寬溫工作：工作溫度 -20℃ ~ 70℃，適應嚴苛環境
耐久測試：通過 -40℃ ~ +85℃ 溫度循環測試，穩定性強
機械式馬達驅動：結構可靠，壽命長，反復切換性能穩定
五、行業適用性強
數據中心：光纖路由切換、備份保護
測試測量：多通道光纖測試、信號分配
工業與科研：光纖傳感、光路自動化控制
廣電通信：多路信號調度與選擇
六、可定制與擴展
支持客制化：可根據需求調整光纖類型、長度、連接器等
提供測試數據：支持提供測試報告（Word格式）
接口靈活：支持 TTL 控制，兼容 RS232 串口控制板
應用范圍
數據中心光纖管理：在數據中心中，這款1×12光開關可用于光纖路由的動態配置、鏈路保護和故障恢復。其網口控制功能便于集成到現有網絡(luò )管理系統。
光纖測試與測量：適用于光器件測試系統，實現多通道自動化測試。配合50/125光纖，可大幅提升多模光纖設備測試效率。
光纖傳感網絡(luò )：在分布式光纖傳感系統中，作為多路信號選擇器，實現對不同傳感點的輪詢監測。
廣播電視系統：用于多路光信號源的切換與調度，支持節目信號的快速切換與備份。
研究與開發實驗室：搭建靈活可變的光學實驗平臺。
工作原理簡述
這款馬達光開關通過微型步進電機驅動精密反射鏡陣列，實現光路的物理切換。當控制信號發出時，電機帶動指定反射鏡精確移動，將輸入光信號導向選擇的輸出端口。這種機械式切換方案具有穩定性高、重復性好、壽命長的特點，特別適合需要頻繁切換的光纖測試和光路保護應用。
產品規格
Optical Performance/光學性能 | Specification | ||
Operation Wavelength/工作波長 | nm | 850.00 | |
Insertion Loss /插入損耗 | Typ | dB | 0.40 |
Return Loss/回波損耗 | min | dB | 40 |
Cross-talk/串擾 | min | dB | 40 |
Switch Mode/控制方式 | TTL | ||
Power supply/驅動電壓 | V | 5 | |
Fiber Type/光纖類型 | 50/125 | ||
Dimensions/尺寸 | mm | 135X40X32 | |
Operating Temperature/工作溫度 | oC | -20~70 | |
Temperature Cycling (Temperature Range / Cycles)/溫度循環 | C / Hr | -40℃ to +85℃/48Hr | |
Data Document Preparation/數據文檔制備 | Specification | ||
Individual Test Data Sheet Format/單獨測試數據單格式 | Hardcopy | ||
Electronic Media Test Data File Format/電子媒介測試文件格式 | MS-Word | ||
RoHS Required/是否需要過RoHS | Yes/No | No | |
Pigtail Type/尾纖類型 | 0.9mm | ||
Pigtail Length/尾纖長度 | 1 | ||
Pigtail Mark Method/尾纖標識方法 | 尾纖顏色 | 白 | |
Connector Type/連接頭類型 | LC/PC | ||
產品尺寸
