產品特點
1. 多通道可見光波段支持：
l 工作波長：380–780 nm（覆蓋可見光全波段）。
l 采用 200/220 μm 多模光纖，適合高功率可見光傳輸。
2. 馬達驅動機械切換：
l 采用 步進馬達（20型） 驅動，定位準確、穩定性好。
l 支持 RS232 + TTL 控制，便于集成與編程。

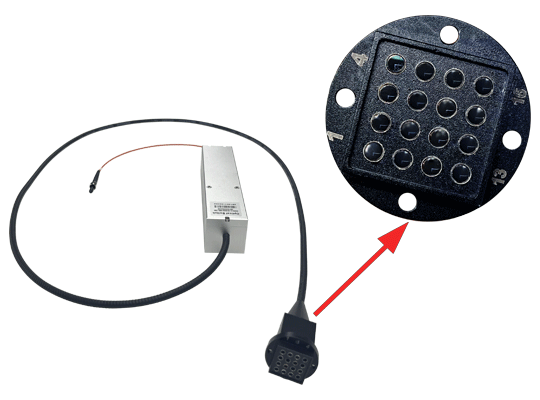

3. 陣列化準直輸出：
l 輸出端為 4×4 準直器陣列，間距 5 mm，光斑直徑 2 mm（距陣列 7.5 mm）。
l 輸入端為 SMA905 接口，適合直接耦合光源。

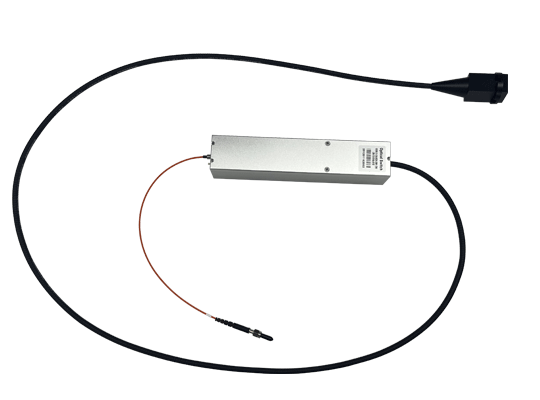

4. 緊湊集成與防護設計：
l 外殼為 200×40×32 mm 鋁盒，結實且散熱好。
l 尾纖采用鎧裝保護，輸入尾纖長 1.5 米，輸出尾纖長 0.3 米。
l 內置 3 mm 透鏡，用于聚光與準直優化。
5. 良好的光學性能：
l 插入損耗 ≤ 1.5 dB。
l 回波損耗 ≥ 35 dB，串擾 ≥ 35 dB。
應用范圍
l 光譜分析與多通道檢測：如光譜儀、多通道熒光檢測系統。
l 光學成像與顯示系統：多路光源切換，用于投影、照明或光學成像。
l 可見光通信系統：多通道光信號路由與實驗。
l 科研與實驗室光學平臺：多路光路選擇、光學實驗搭建。
l 工業視覺與傳感：多位置光源切換，用于檢測或定位
工作原理
1. 馬達驅動切換機制：
l 控制信號（RS232/TTL）驅動步進馬達，帶動內部反射鏡或光纖對準機構，將輸入光路切換到指定的輸出通道。
2. 陣列準直輸出設計：
l 輸入光通過準直器變?yōu)槠叫泄?，?jīng)馬達引導至對應的 4×4 陣列單元，再經透鏡聚焦輸出。
l 輸出為自由空間光斑，便于直接耦合到其他光學元件或系統中。
3. 多模光纖傳輸：
l 使用大芯徑多模光纖，支持高功率可見光傳輸，耦合效率高。
這是一款專為可見光多通道系統設計的馬達驅動光開關，具有陣列輸出、自由空間耦合、控制靈活等特點，適用于光譜、成像、通信、科研等需要多路光路切換與分配的場合。
規格
Optical Performance/光學性能 | Specification | ||
Operation Wavelength/工作波長 | nm | 380-780nm | |
Insertion Loss /插入損耗 | Typ | dB | 1.50 |
Return Loss/回波損耗 | min | dB | 35 |
Cross-talk/串擾 | min | dB | 35 |
Switch Mode/控制方式 | RS232+TTL | ||
Power supply/驅動電壓 | V | 5 | |
Fiber Type/光纖類型 | 400/440 | ||
Dimensions/尺寸 | mm | 200*40*32 | |
Operating Temperature/工作溫度 | oC | -20~70 | |
Temperature Cycling (Temperature Range / Cycles)/溫度循環 | C / Hr | -40℃ to +85℃/48Hr | |
Data Document Preparation/數據文檔制備 | Specification | ||
RoHS Required/是否需要過RoHS | Yes/No | No | |
Pigtail Type/尾纖類型 | 鎧裝 | ||
Pigtail Length/尾纖長度 | 16輸入1.5米 ，1輸出0.3米 | ||
Pigtail Mark Method/尾纖標識方法 | 尾纖顏色 | 黃色 號碼套管 | |
Connector Type/連接頭類型 | 輸出端為1個SMA905 ，16輸入端為4*4 陣列 | ||

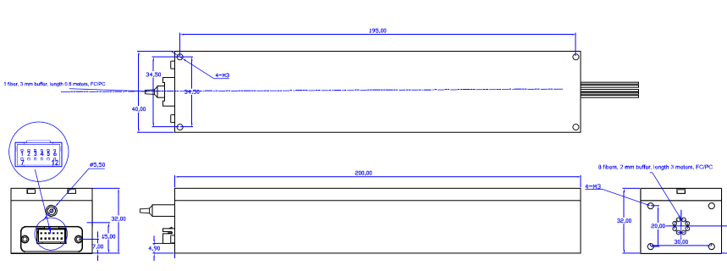

尺寸
