1×16多模光開關的設計特點

1. 全可見光波段支持與多模光纖優化

該款多模光開關專為380-780 nm全可見光波段設計，覆蓋從紫外邊緣到近紅外的廣泛譜段。采用200/220 μm大芯徑多模光纖，不僅能支持較高功率的可見光傳輸，也提升了光源耦合的便利性與效率，特別適合與LED、激光二極管等可見光光源對接。

2. 精密馬達驅動與穩定切換機制

產品采用步進馬達（20型）作為驅動核心，具備定位精準、運行平穩、壽命長的特點。通過RS232+TTL雙接口控制，用戶可輕松集成到自動化工控系統或實驗平臺中，實現遠程指令控制和多通道序列切換。

3. 陣列化準直輸出，便于系統集成

輸出端設計為4×4準直器陣列，通道間距5 mm，在距陣列面7.5 mm處可形成直徑約2 mm的規整光斑。這種自由空間輸出形式，極大方便了與后續光學元件（如透鏡、濾波片、探測器等）的直接耦合，減少中間連接損耗，提升系統光路搭建的便捷性。

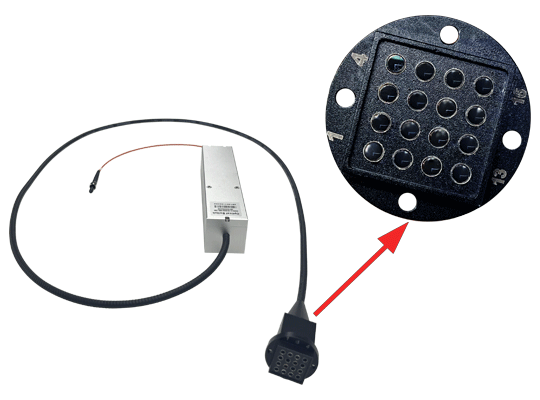

1x16多模光開關陣列實拍圖

4. 緊湊結構與防護設計

外殼采用200×40×32 mm的鋁合金盒體，兼顧強度與散熱。尾纖部分全部采用鎧裝保護，輸入尾纖長1.5米，輸出尾纖長0.3米，既保證布線整潔，也增強了在復雜環境中的機械防護能力。內部集成3 mm透鏡，用于光束的聚光與準直優化，進一步提升了出光質量。

核心光學性能與可靠性指標

在光學性能方面，該開關表現出色：

• 插入損耗 ≤ 1.5 dB

• 回波損耗 ≥ 35 dB

• 串擾 ≥ 35 dB

這些指標確保了在多通道切換過程中，信號具有高完整性與低干擾，滿足精密光學測量與通信系統的要求。

此外，器件在-20°C ~ 70°C范圍內可穩定工作，并通過-40°C 至 +85°C 的48小時溫度循環測試，展現出良好的環境適應性與長期可靠性。

典型應用場景分析

1. 光譜分析與多通道熒光檢測

在光譜儀或多通道熒光檢測系統中，常需將同一光源切換至不同檢測通道或樣品位置。這款1×16光開關可快速、準確地將光束引導至不同光纖探頭或樣品池，實現高通量、自動化檢測，大幅提升實驗效率。

2. 光學成像與投影顯示

在結構光投影、多角度照明成像、動態投影系統等應用中，通過該開關可實現在多個光源或光路之間的切換，構建緊湊的多功能光學成像平臺。

3. 可見光通信實驗與系統

作為可見光通信系統中的路由節點，該光開關可實現信號在多條信道之間的靈活分配，為多用戶VLC系統、空間光通信實驗提供硬件支持。

4. 科研與教學實驗平臺

在高校實驗室或科研機構中，此類開關可用于搭建可變光路實驗系統，如光學干涉、衍射、傳感等多類實驗，增強實驗平臺的靈活性與可擴展性。

5. 工業視覺與定位傳感

在機器視覺或光學定位中，通過切換照明光源的位置或角度，可以實現對不同區域或特征的增強檢測，該開關為此類多位置光源切換提供了穩定可靠的實現方案。

選型與使用建議

在選用此類馬達驅動光開關時，用戶需重點關注以下幾個方面：

• 波長匹配：確保開關的工作波段覆蓋所用光源的波長范圍。

• 光纖類型：根據光源的功率、模式特性選擇匹配的多模光纖規格。

• 控制接口：根據現有系統的控制架構選擇RS232或TTL接口。

• 機械環境：考慮安裝空間、散熱條件及振動環境，選擇適宜的外殼與防護等級。

廣西科毅光通信科技有限公司可針對用戶特殊需求，提供定制化光開關解決方案，包括不同通道數、波長范圍、接口類型及機械尺寸的個性化設計。

擇合適的光開關等光學器件及光學設備是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
